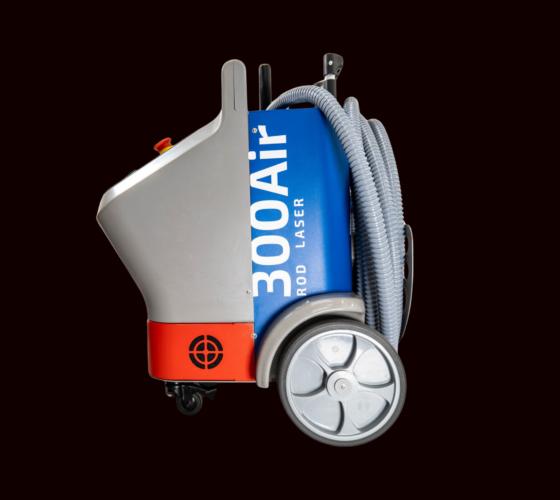

Mobilní čisticí laser ROD 300 Air
Mobilní čisticí laser ROD 300 AIR je nová generace vzduchem chlazeného pulzního vláknového laserového čisticího zařízení, vyvinutá a vyráběná námi v České republice. Je vybaven speciálním vláknovým zdrojem, který umožňuje čištění bez poškození povrchu. Laser ROD je vhodný pro čištění široké škály materiálů, typicky kovů (odstraňování rzi, mastnoty, nátěrů apod.), ale také zdiva.
Vhodné aplikace
Vhodné materiály
Proč zvolit řešení od nás
Stroje dokážeme individuálně přizpůsobit konkrétním požadavkům a aplikacím zákazníka.
Zajišťujeme kompletní dodávku na klíč včetně instalace zařízení a zaškolení obsluhy.
Nabízíme možnost testování čištění vzorků přímo v provozu zákazníka.
Zajišťujeme rychlé dodání náhradních dílů a kompletní technickou podporu a servis.
Popis stroje
Laser ROD je mobilní průmyslový čisticí laser nové generace, vyvinutý a vyráběný společností Narran v České republice. Je vybaven speciálním vláknovým rezonátorem, který umožňuje čištění bez poškození povrchu. Laser ROD je vhodný pro čištění široké škály materiálů, typicky kovů (odstraňování rzi, mastnoty, nátěrů apod.), ale také zdiva.
Technické specifikace:
Skenovací hlava zařízení je vhodná jak pro ruční, tak pro robotické aplikace a může být integrována do průmyslových výrobních linek. Flexibilní optické vlákno pro vedení laserového svazku umožňuje mobilní práci a čištění i ve špatně přístupných místech. Laser vyžaduje pouze standardní napájení 110/230 V, díky čemuž jej lze používat prakticky kdekoli v terénu.
Laser je řízen průmyslovým PLC, které umožňuje snadné ukládání a opětovné vyvolání pracovních programů. O optimální rozložení energie svazku na povrchu se stará vlastní software vyvinutý společností Narran, odladěný na základě mnoha praktických aplikací. Životnost diod přesahuje 100 000 hodin.
Výkon, tvar i šířku laserového svazku lze měnit i za chodu zařízení.
Laser je vybaven integrovaným vzduchovým chlazením, není tedy potřeba žádné další externí chladicí zařízení.
Specifikace
| Napájení | 230/110 V (50/60 Hz) |
| Průměrný výstupní výkon | 300 W |
| Příkon | 1400 W |
| Životnost diod | přes 100 000 hodin |
| Délka optického vlákna | 10 m |
| Rozměry | 54 × 66 × 69 cm |
| Hmotnost | 39 kg |
| Hmotnost procesní hlavy | 1 kg |
| Špičkový výkon | 72 000 W |
| Napájecí konektor | CEE 7/7 (US: typ B) |
| Provozní teplota laseru | 5–45 °C |
| Chlazení | vzduch |
| Třída laseru | 4 |
| Vlnová délka | 1064 nm |
| Režim emise | pulsní, ns |
| Délka pulzu | 60, 100, 250, 500 ns |
| Energie pulsu | 4.3, 6, 12, 15 mJ |
| Skenování svazku | 2D |
| Rozsah pracovní vzdálenosti (fokus) | 100–310 mm |

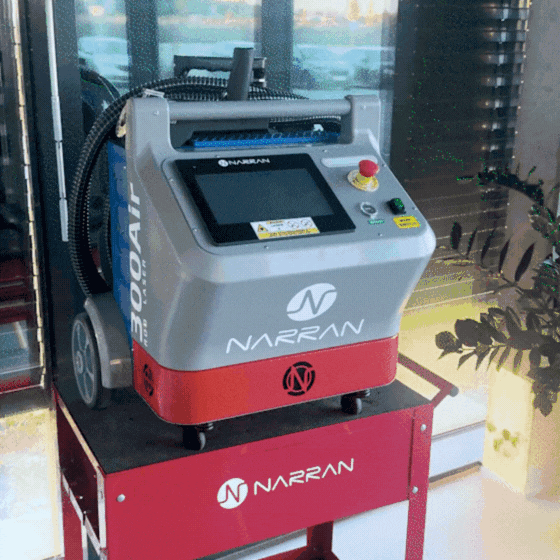

Konstrukční a systémové řešení
Celý systém je integrován do robustního svařovaného mobilního rámu, vybaveného průmyslovými koly pro snadnou manipulaci a certifikovanými závěsnými body pro manipulaci pomocí jeřábu nebo vysokozdvižného vozíku.

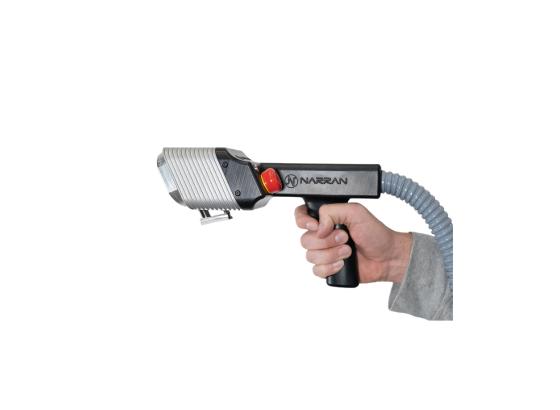

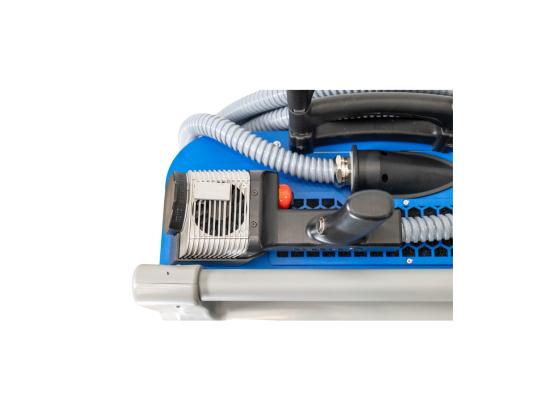

Standardní výbava zahrnuje flexibilní optické vlákno (standardně 10 m, na vyžádání až 100 m), zakončené aktivně chlazenou procesní hlavou o hmotnosti 1 kg, vhodnou jak pro ruční obsluhu, tak pro integraci do automatizovaných výrobních linek.

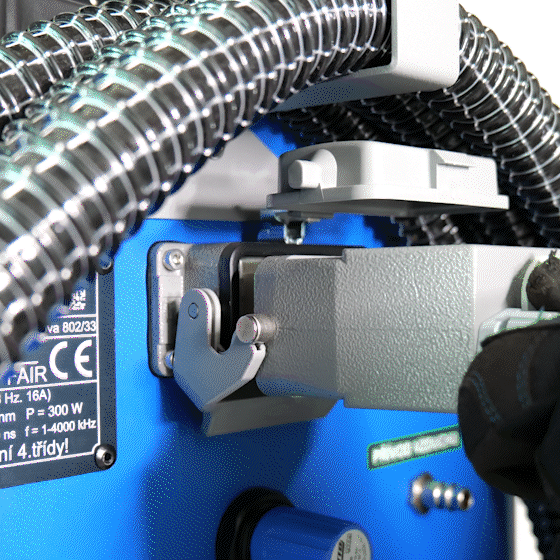

Laserová jednotka je napájena ze standardní jednofázové sítě (230 V, 50/60 Hz, 16 A), což zajišťuje bezproblémové použití jak v dílnách, tak v terénu.
Chlazení celého systému včetně hlavy je zajištěno integrovaným uzavřeným vodním okruhem s funkcí ohřevu i chlazení, který udržuje konstantní provozní teplotu a maximalizuje životnost komponent.

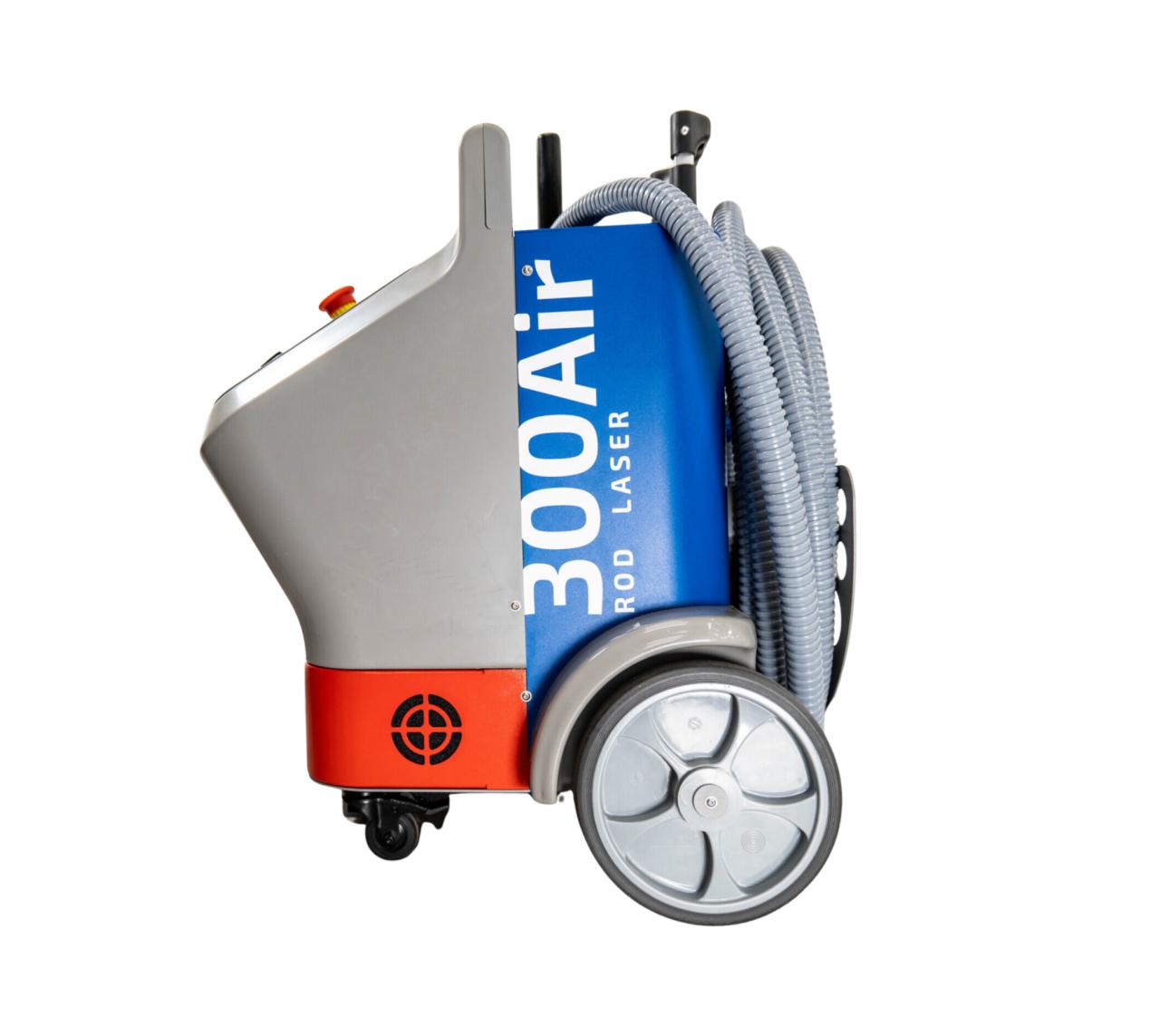

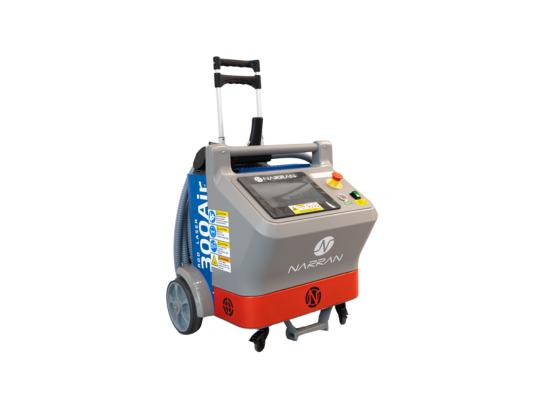

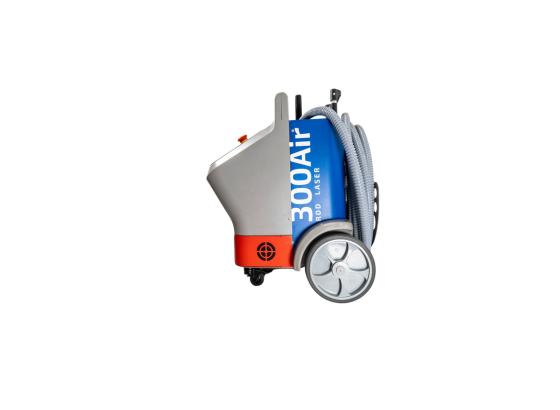

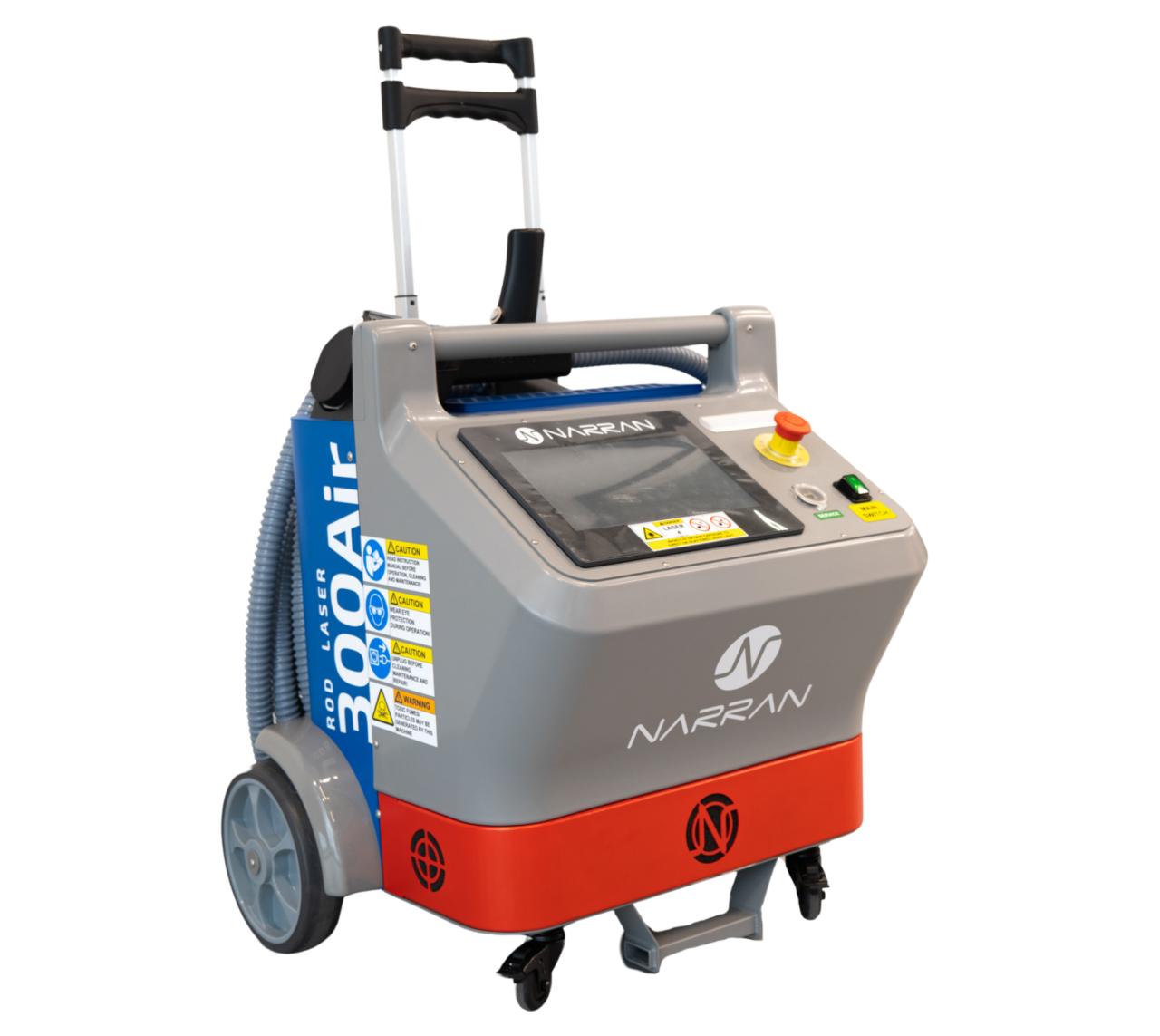

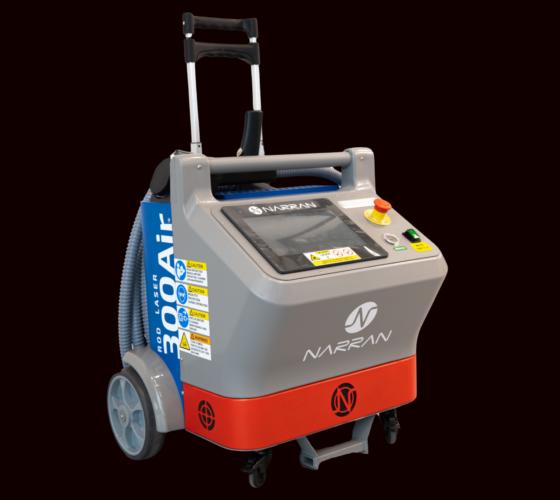

Narran ROD 300 Air

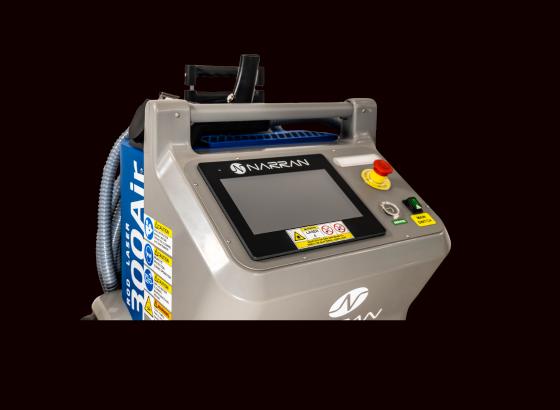

Řídicí systém a softwarové vybavení
ROD 300 je vybaven průmyslovým PLC Siemens a intuitivním dotykovým HMI rozhraním pro nastavení výkonu, frekvence, skenovacích vzorů a zaostření. Software umožňuje:
- ukládání pracovních profilů a vyvolávání receptur,
- zabezpečení uživatelských přístupů,
- plnou podporu OPC UA, Profinet, vzdáleného přístupu a záznamu dat,
- automatické zaostřování a tvarování svazku během provozu,
- komunikaci s robotickými systémy a výrobními linkami (KUKA, ABB, UR, Stäubli).
Filtrace a odsávání zplodin
Pro zajištění bezpečného a čistého provozu je každý systém Narran vybaven výkonnou filtrační jednotkou, která efektivně zachycuje prachové částice a mikroskopické zplodiny vznikající během procesu laserového čištění.
Odsávací hadici lze přímo připojit k procesní hlavě, což umožňuje odsávání zplodin přímo v místě jejich vzniku. Tím se minimalizuje šíření kontaminantů do okolí a zvyšuje bezpečnost pracoviště.
Filtrační jednotka využívá vícestupňový systém čištění vzduchu zahrnující předfiltry, HEPA filtry a aktivní uhlí, čímž je zajištěna maximální účinnost a splnění průmyslových standardů kvality ovzduší.
Odsávací výkon je nastavitelný, což umožňuje snadné přizpůsobení konkrétnímu čisticímu procesu a typu odstraňovaného materiálu.
Závěsné body pro manipulaci jeřábem
Odsávací systém zplodin ROD

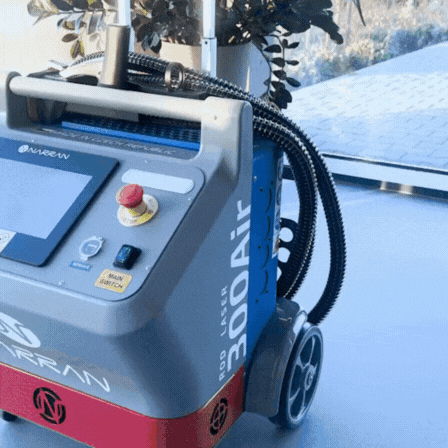

Mobilita a snadná manipulace
Systémy řady ROD jsou navrženy tak, aby bylo možné je rychle a bezpečně přesouvat mezi jednotlivými pracovišti, a to i v rámci složitých provozů.
- Integrované certifikované závěsné body umožňují zvedání a manipulaci se zařízením pomocí jeřábu nebo vysokozdvižného vozíku – ideální pro práce ve výškách nebo ve špatně přístupných místech.
- Kompaktní konstrukce a odolný mobilní rám s průmyslovými koly zajišťují snadnou manipulaci v interiéru i v terénu.
- Snadná přeprava – rozměry zařízení jsou optimalizovány pro rychlé naložení do běžné dodávky bez nutnosti speciální techniky.
- Stabilita a bezpečnost při manipulaci jsou zajištěny robustní konstrukcí a vyváženým rozložením hmotnosti.
Díky těmto vlastnostem lze systém snadno nasadit ve výrobních halách, na venkovních stavbách i v servisních aplikacích.
