QCW čisticí laserový systém ROD Q

QCW čisticí laserový systém ROD Q – náš nejnovější přírůstek do rodiny čistících zařízení. Tento čisticí laser přináší na trh zcela nový přístup k povrchové úpravě materiálů, který se svou všestranností a účinností podobá pískování, avšak s mnoha výhodami navíc.

Nezávazná poptávka Zobrazit produktový list

Vhodné aplikace

Laserové čištění

Vhodné materiály

Kov

Dřevo

Sklo

Proč si vybrat řešení od NARRANU

Naše stroje dokážeme individualizovat dle vašich potřeb

Zakázku zajistíme na klíč včetně instalace a zaškolení

Nabízíme možnost testovaní vzorků u vás v provozu

Rychle dodáme náhradní díly a zajistíme kompletní servis

Popis

Kvazipulzní (QCW) čisticí laserové systémy

ROD Q je kvazipulzní laser, který pracuje mezi kontinuálním a pulzním režimem, dodávající energii v delších dávkách, typicky v rozmezí mikrosekund až milisekund. Tento typ laseru je navržen pro aplikace vyžadující větší tepelnou energii a agresivnější čištění.

Tepelné účinky: Delší doba trvání pulzu vede k hlubšímu pronikání tepla do materiálu, což znamená větší tepelně ovlivněnou zónu a prohřátí čištěného dílu.
Interakce s materiálem: QCW lasery mají vyšší intenzitu díky koncentrované energii v dlouhých pulzech, což může způsobit tavení, tepelnou roztažnost a napětí. Tyto efekty jsou užitečné pro agresivnější čištění, svařování a modifikace povrchů.
Aplikace:
- Přetavení kovového povrchu: U oceli lze přetavit tenkou povrchovou vrstvu.
- Odstranění hloubkové koroze: Efektivní pro odstranění hluboké koroze.
- Čištění kamene či betonu: Vhodné pro odstranění barev a usazenin z pórovitých materiálů.
- Příprava a zdrsnění povrchu: Ideální pro přípravu povrchů před svařováním nebo lakováním.

Technické specifikace:

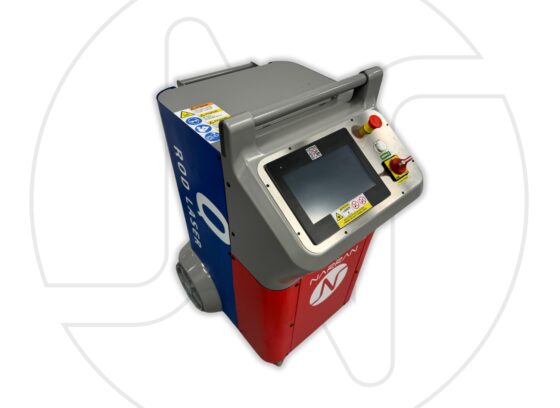

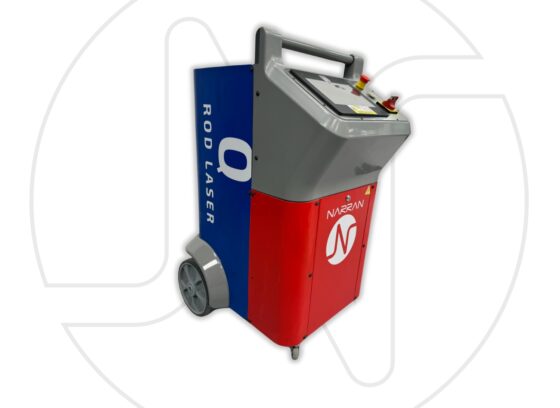

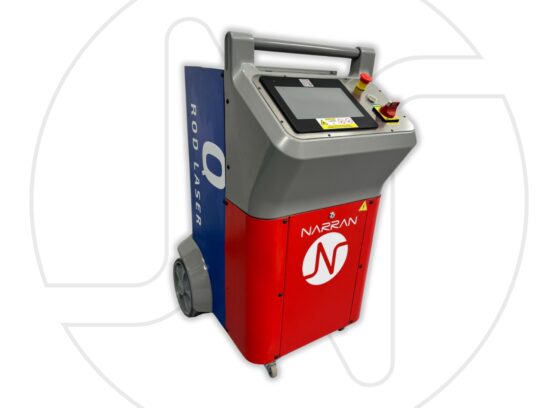

Skenovací hlava stroje je vhodná pro manuální i robotické aplikace, je možné ji montovat do průmyslových linek. Flexibilní optické vlákno pro vedení laserového svazku umožňuje skutečně mobilní práci a čištění i na hůř dostupných místech. Čisticí laser vyžaduje běžné napájení 200-240 VAC, 50/60 Hz, je proto využitelný prakticky kdekoli v terénu. Stroj tvoří v podstatě pouze pojízdný vozík s ukládacím prostorem pro laserovou hlavu, můžete ho proto jednoduše dopravit tam, kde ho právě potřebujete.

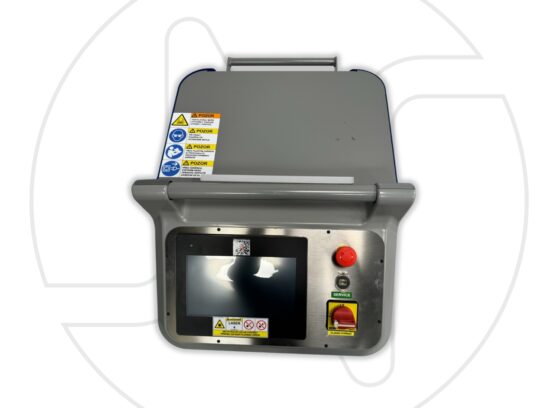

Ovládání laseru je řešeno přes průmyslové PLC, které umožňuje snadné ukládání úloh do paměti a jejich opětovné vyvolávání. O optimální rozložení energie svazku na povrchu se stará náš vlastní software, odladěný při mnoha praktických aplikacích.

Výkon, tvar a šířku paprsku lze měnit, a to i za běhu laseru.

Laser má integrované chlazení, není potřeba žádné přídavné chladicí zařízení.

Parametry

Napájení	200-240 VAC, 50/60 Hz
Průměrný výkon	450 W
Špičkový výkon	4 500 W
Délka optického vlákna	10 m (až 50 m pro speciální aplikace)
Rozměry	1.06 x 0.71 x 0.64 m
Hmotnost	100 kg
Hmotnost procesní hlavy	1.2 kg

Souhrn klíčových výhod laserových strojů ROD

1. Pokročilá technologie & Industry 4.0

• Plná připravenost na Industry 4.0 – Podpora Profinet a OPC UA pro integraci do průmyslových systémů.
• WiFi diagnostika dostupná pro všechny modely.
• Automatické zapínání filtrace synchronizované s laserovou emisí.
• Průmyslové PLC pro stabilní a spolehlivý provoz.
• 2D skenování – nejrychlejší na světě.

2. Robustní konstrukce & chlazení

• Vzduchem chlazené modely: ROD 50, 100, 200, 300.
• Vodou chlazené modely: ROD 500, 1000, 2000, 3000 (včetně aktivně chlazené hlavy).
• Svařovaná konstrukce s certifikací pro zavěšování na jeřáb (modely ROD 500, 1000, 2000 a 3000).
• Nízké příkony – od 500W.

3. Bezpečnost & certifikace

• Vyrobeno v České republice (Made in Czech Republic).
• ISO, CE certifikace a FDA schválení pro americký trh.
• Interlock připojení ke všem strojům.
• Připojení na světelný alarm & externí spouštění pro automatizaci.
• Bezpečnostní tlačítko na vypnutí hlavy dle nejnovějších norem.
• Možnost připojení optimalizovaného odtahu zplodin.

4. Automatická optika & pokročilé ovládání

• Automatická změna fokusu u všech hlav – žádné manuální nastavování, eliminace kontaminace, dlouhá živonost, velmi snadné – jen pár kliknutí (udělat studii proč je to potřeba)
• Automatické nastavení fokusačních parametrů (hustota energie, průměr laserového svazku).
• 2d scan pro ROD 50,100,200,300 ostatní na dotaz
• Barevný dotykový displej pro jednoduché ovládání (modely ROD 500, 1000, 2000 a 3000 mají displej přímo na hlavě).
• Světelná signalizace stavu stroje pro okamžitou vizuální kontrolu.
• Regulátory průtoku vzduchu pro modely ROD 200, 300, 500, 2000 a 3000.

5. Specializované aplikace & průmyslové využití

• Nový vylepšený vzduchový nůž – ochrana optiky a ofuk u modelů ROD 200, 300, 500, 1000, 2000 a 3000.
• Možnost integrace s robotickou rukou nebo použití speciální robotické hlavy.

• Speciální úlohy:

• Restaurování
• Odmašťování
• Šetrné čištění citlivých povrchů

6. Zákaznická podpora & služby

• Online podpora 24 hodin
• Individuální testování v showroomu
• Plná technická dokumentace & školení
