8 let vývoje vlastní laserové hlavy

Finální verze hlavy nabízí vedle nízké váhy a ergonomiky hned několik dokonale odladěných a jedinečně řešených funkncí

  • Skenovací systém, který je navržen na míru pro plynulé a rovnoměrné čištění laserem v několika tvarech paprsku. Díky nastavitelnému tvaru paprsku zvyšují naše lasery nejen účinnost, přesnost a rovnoměrnost při čištění, ale také se mohou dostat do texturovaných a drážkovaných povrchů, které základní laserové čištění nezvládne.
  • Fokusační vzdálenost Fokusační vzdálenost ovlivňuje plošnou hustotu a také vzdálenost procesní hlavy od čištěného místa. Oproti konkurenčním systémům nabízíme automatickou změnu bez fyzického zásahu a tedy manuální výměně čoček. Fokusační vzdálenost je možno nastavovat i v řádu milimetrů, takže můžete dosáhnout výsledků, které byly dříve nemyslitelné. Abyste dokázali napodobit chování naší optiky na jiných systémech, museli byste mít desítky fokusačních čoček v hodnotě několika desítek tisíc eur. Laserová optika je zároveň velmi citlivá na nečistoty a jakékoliv otevírání laserové hlavy při výměně čoček může vést k závažnému poškození vnitřní optiky, zrcátek a procesního vlákna, což může vést ke zbytečným ekonomickým škodám.

  • Základní parametry čištění (fokus, rychlost skenování, šířka záběru) jsou nastavitelné přímo na procesní hlavě, není nutné odbíhat k displeji stroje (pouze pro 500 a 1000W varianty)
  • Zvýšená ergonomika a zásadní zlepšení komfortu při dlouhé práci s čisticím systémem. Laserové procesní hlavy strojů ROD jsou lehké, mají protiskluzovou úpravu povrchu a především je možné si v případě potřeby optický kabel pro jednodušší práci dát přes rameno nebo s ním různě manipulovat.
  • Aktivní chlazení vodním okruhem (modelů ROD 200 a výše) zajišťuje bezproblémový chod i v náročných podmínkách a třísměnných provozech.
  • Možnost uchycení k manipulátoru, pojezdům nebo k robotickému ramenu i zpětně po zakoupení laseru. Průmyslové PLC je připraveno na komunikaci s nadřazenými systémy nebo externím spouštěním laserového paprsku.
  • Šikmým výstupem laserového paprsku hlava eliminuje zpětné odrazy jak laserového záření, tak také uvolněných nečistot a zplodin. Hlava se tedy minimálně špiní a zahřívá, takže má menší nároky na údržbu a to má pozitivní vliv na její celkovou životnost.

  • Hermeticky uzavřená čočka optiky zajišťuje, že ji je prakticky nemožné poškodit běžným provozem a vy tak nebudete muset řešit náhradu, která by jinak mohla stát stovky eur.

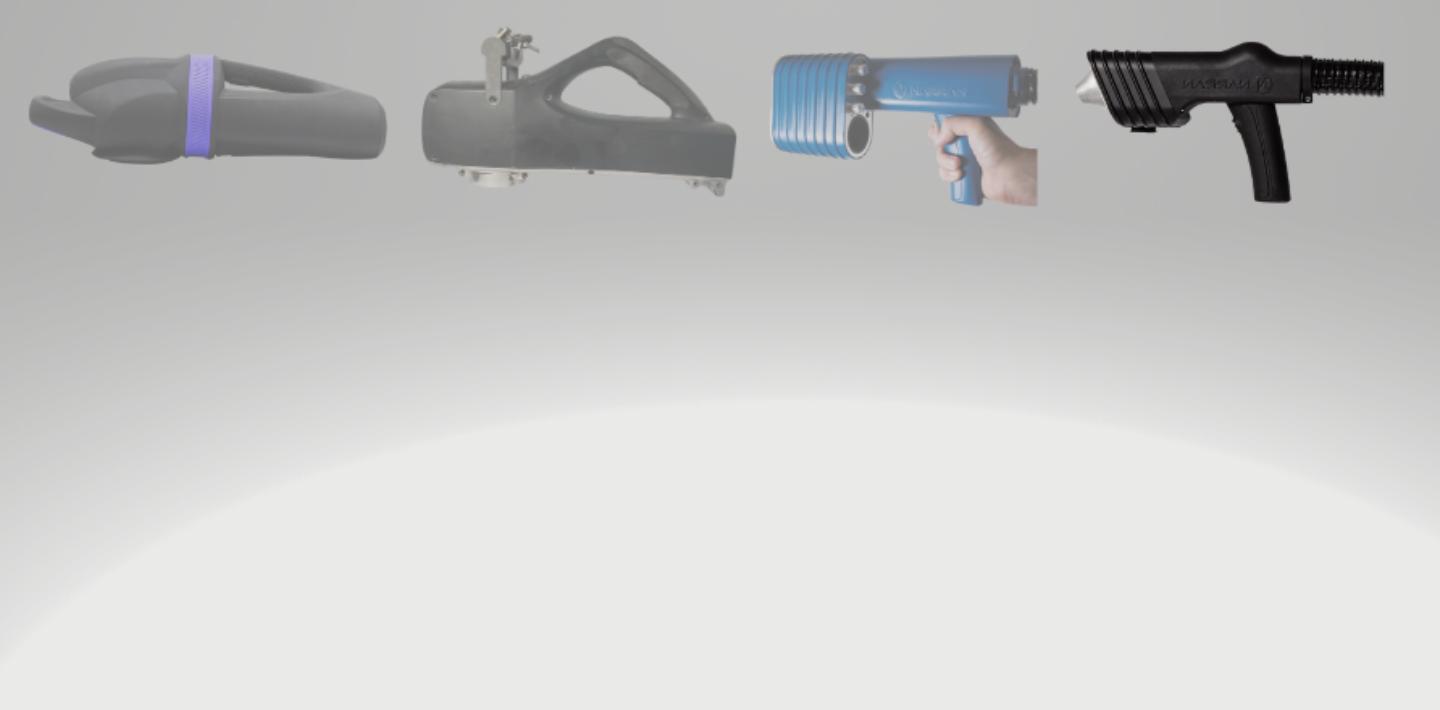

1. generace laserové hlavy

Profil historicky první čisticí hlavy systémů ROD
V provozu od roku 2014
První hlava nebyla příliš efektivní po ergonomické stránce
Zásadní nevýhodou byla vysoká hmotnost hlavy
První generace čisticí hlavy
Dalším problémem byl kolmý výstup paprsku a neefektivní odsávání zplodin

2. generace laserové hlavy

Profil druhé čisticí hlavy systémů rod
V provozu od roku 2016
3D návrh druhé generace čisticí hlavy
První hlava musela mít kvůli hmotnosti (kolem 6kg) možnost otočné uchycení na balancer pro pohodlnou manipulaci
Druhá generace čisticí hlavy
Druhá generace stále trpěla díky robustní konstrukci na ergonomické nedostatky

3. generace laserové hlavy

Profil třetí čisticí hlavy systémů rod
Třetí generace byla principem nejblíže současným procesním hlavám
Čisticí hlava třetí generace s vláknem
Všechny tři první generace měly na rozdíl od současných kolmý výstup paprsku
Čištění s hlavou třetí generace
Třetí generace měla jako první již integrovaný ofuk optiky a přisvětlování při čištění
Kolmý výstup paprsku se dlouhodobě neosvědčil z praktického hlediska
I přesto, že třetí generace měla oproti předchozím zhruba poloviční váhu a zvládla náročnější čisticí projekty, kvůli kolmému výstupu byla práce stále nedostatečně efektivní.

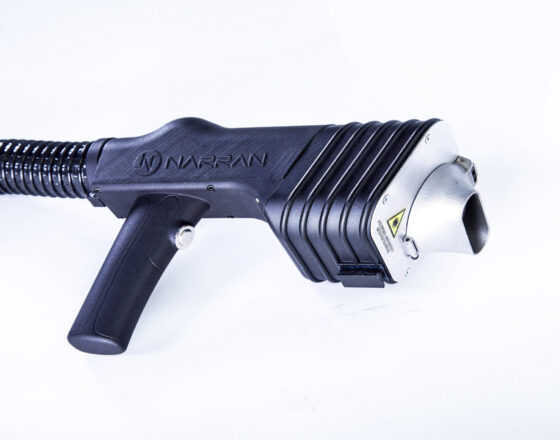

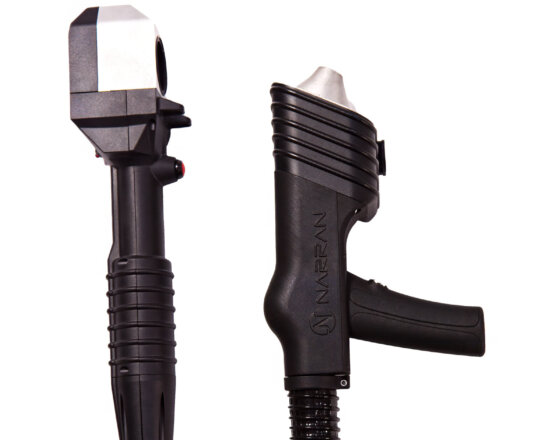

Současná řada procesních laserových hlav

Současná generace hlav může nabídnout 1D/2D skenování
Modely ROD 50 – ROD 300 skenují 2D, ROD 500 – ROD 2000 nabídne dokonce 1D

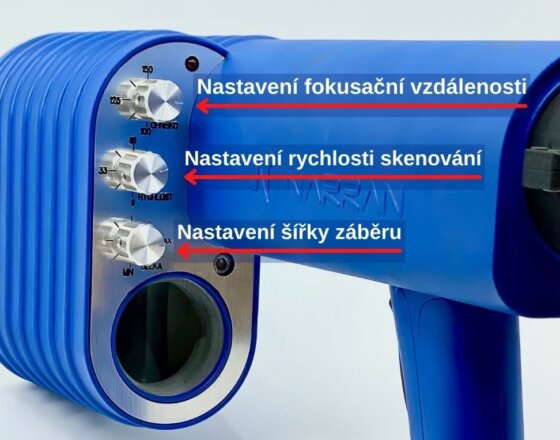

Možnost nastavení čisticích parametrů přímo na hlavě
Fokus, rychlost skenování a šířku záběru lze nyní nastavit přímo na hlavě
Nejlehčí hlava na světě
Všechny čisticí hlavy váží v závislosti na výkonu od 1,9 do 2,5kg, není tak problém s nimi čistit celý den.
