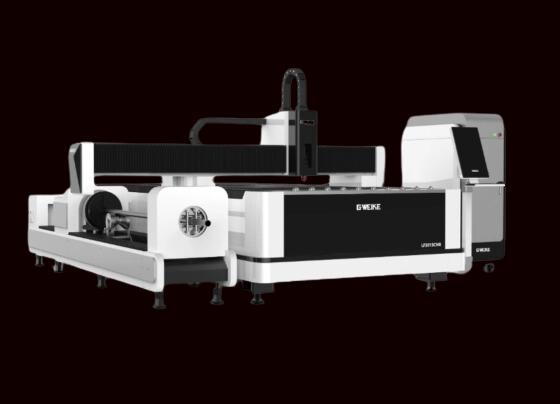

GWEIKE LF3015CR

CNC řezací stroj na trubky i desky s dvojím využitím vláknového laseru


Dvojí použití a úspora nákladů

Řezací stroj s vláknovým laserem 3015CR může řezat nejen kovové desky, ale také kovové trubky. Má mnohostranné využití a dokáže ušetřit více než 50 % místa, což účinně zvyšuje produktivitu.


Letecký hliníkový portál třetí generace

Je vyráběn podle leteckých norem a lisován při zatížení 4300 tun. Po ošetření může jeho pevnost dosáhnout 6061 T6, což je nejpevnější pevnost ze všech portálů. Letecký hliník má mnoho výhod, například dobrou houževnatost, nízkou hmotnost, odolnost proti korozi, antioxidaci, nízkou hustotu a výrazně zvyšuje rychlost zpracování.

Proč si vybrat řešení od NARRANU

Naše stroje dokážeme individualizovat dle vašich potřeb

Zakázku zajistíme na klíč včetně instalace a zaškolení

Nabízíme možnost testovaní vzorků u vás v provozu

Rychle dodáme náhradní díly a zajistíme kompletní servis

GWEIKE LF3015CR CNC řezací stroj na trubky i desky

Parametry

Model stroje LF3015CR
Výkon laseru 1000W, 2000W, 3000W 4000W 6000W 8000W volitelné
Rozměry 4760*4048*1950mm
Pracovní oblast 3000mm*1500mm
Opakovaná přesnost polohování ±0,02 mm
Maximální rychlost 80 m/min
Max. akcelerace 1G
Napětí a frekvence 380V / 50Hz/60HZ/60A

Konstrukce svorky
Na obou stranách je použita konstrukce s elektrickou svorkou, která dokáže automaticky modulovat střed. Rozsah nastavitelné úhlopříčky je 20-200 mm.

konstrukce svorky

Instalace frakční automatické podpory
Využívá inteligentní konstrukci podpěr, která dokáže vyřešit problémy s deformací při řezání dlouhých trubek.

Automatická frakční podpora

Řezací hlava s automatickým ostřením
Bez ručního ostření
Software automaticky nastaví zaostřovací čočku pro realizaci automatického děrování a řezání desek různé tloušťky. Rychlost automatického nastavení zaostřovací čočky je desetkrát vyšší než manuální nastavení.
Větší rozsah nastavení
Rozsah nastavení -10 mm~ +10 mm, přesnost 0,01 mm, vhodné pro různé typy desek o tloušťce 0 ~ 20 mm.
Dlouhá životnost
Kolimátorová čočka i zaostřovací čočka jsou vybaveny chladičem s vodním chlazením, který snižuje teplotu řezací hlavy a zvyšuje tak její životnost.

automatické ostření

Svařované lůžko z obdélníkových profilů
Vnitřní struktura lůžka využívá strukturu letadlové kovové voštiny, která je svařena z několika obdélníkových profilů. Uvnitř jsou rozmístěny výztuhy, které zvyšují pevnost a tahovou odolnost lůžka a zvyšují odolnost a stabilitu vodicí lišty, aby se účinně zabránilo deformaci lůžka. Vysoká pevnost, stabilita, pevnost v tahu, zajišťující 20 let používání bez deformace.

Přenos a přesnost

Německo Německá technická kvalita
Vláknový laserový řezací stroj GWEIKE je vybaven tchajwanským YYC rackem, japonským motorem Yaskawa a francouzským motoreducerem. Přesnost opakovaného polohování obráběcího stroje může být 0,02 mm a zrychlení řezání je 1G. Životnost je až 10 let.

Průmyslové aplikace
Vzhledem k integrované konstrukci plechů a trubek se výrazně zvýšila přizpůsobivost LF3015CR v průmyslu, včetně ropného, automobilového a strojírenského, vhodný je i pro výrobu fitness zařízení. Speciálně se používá k řezání plechů (trubek) z uhlíkové oceli o tloušťce 0,5-5 mm, plechů z nerezové oceli o tloušťce 0,5-2,5 mm, pozinkované oceli (trubek), elektrolyticky pozinkovaného ocelového plechu (trubek), křemíkové oceli (trubek) a dalších druhů tenkých plechů a trubek. Rozsah průměrů trubek: 20-220 mm.
