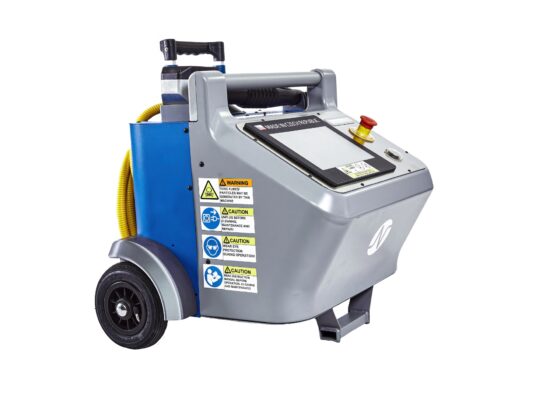

Mobilní čisticí laser ROD 500W

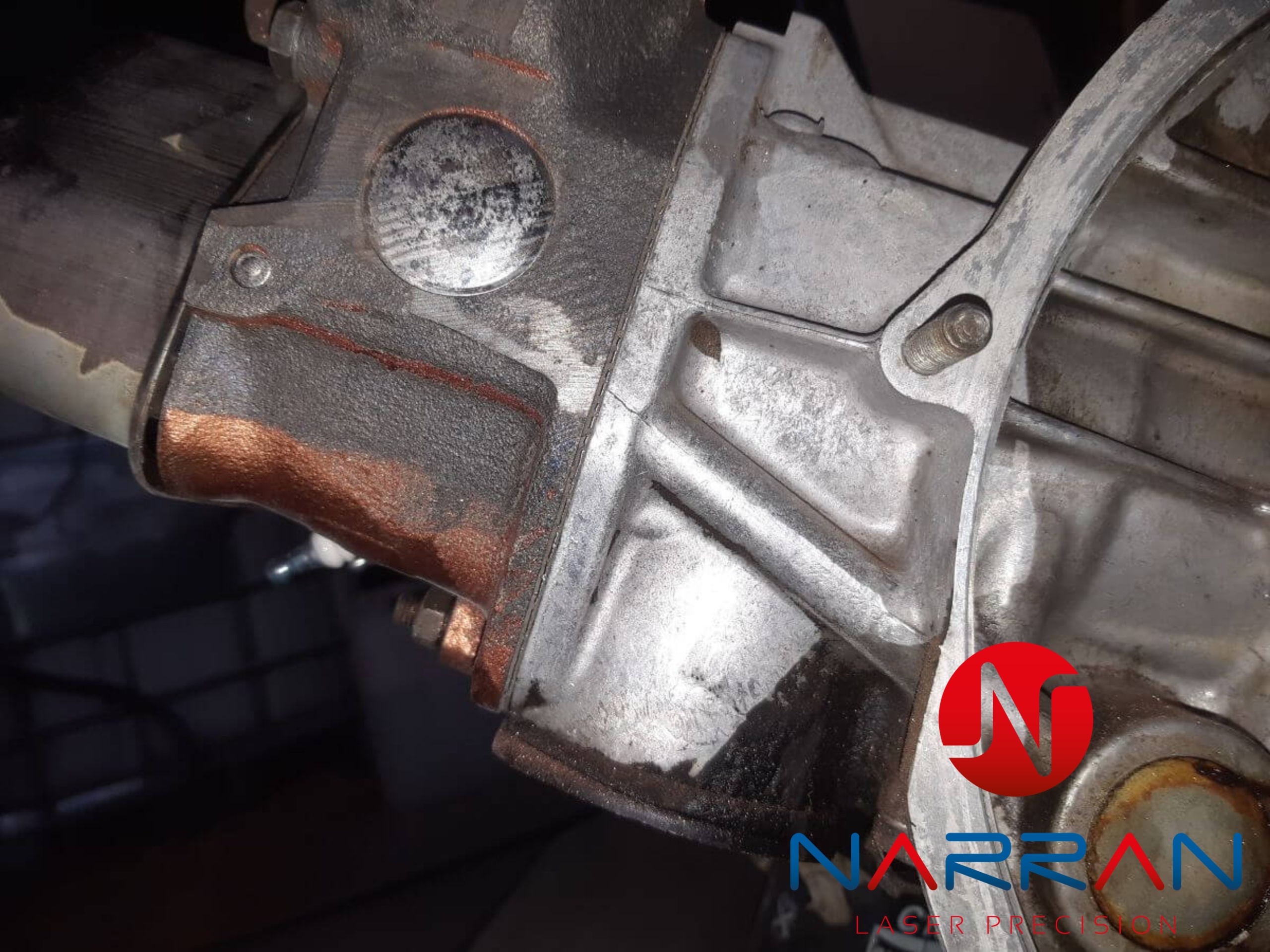

ROD Laser je mobilní průmyslové čisticí zařízení nové generace, vyvinuté a vyráběné společností Narran v České republice. Je vybaveno speciálním vláknovým rezonátorem, který umožňuje čištění bez poškození povrchu. ROD Laser je vhodný pro čištění široké škály materiálů, typicky kovů (odstraňování rzi, mastnoty, nátěrů apod.), ale také zdiva.
Vhodné aplikace
Vhodné materiály
Proč zvolit řešení od NARRAN
Naše stroje dokážeme individualizovat dle vašich potřeb
Zakázku zajistíme na klíč včetně instalace a zaškolení
Nabízíme možnost testovaní vzorků u vás v provozu
Rychle dodáme náhradní díly a zajistíme kompletní servis
Popis
ROD Laser je mobilní průmyslové čisticí zařízení nové generace, vyvinuté a vyráběné společností Narran v České republice. Je vybaveno speciálním vláknovým rezonátorem, který umožňuje čištění bez poškození povrchu. ROD Laser je vhodný pro čištění široké škály materiálů, typicky kovů (odstraňování rzi, mastnoty, nátěrů apod.), ale také zdiva.
Technické specifikace:
Skenovací procesní hlava zařízení je vhodná pro ruční i robotické aplikace a může být instalována do průmyslových linek. Flexibilní optické vlákno pro vedení laserového svazku umožňuje skutečně mobilní práci a čištění i v hůře přístupných místech. Laser vyžaduje standardní napájení 230 V, 50/60 Hz, takže jej lze používat prakticky kdekoliv v terénu. Zařízení je v podstatě mobilní vozík s úložným prostorem pro laserovou hlavu, díky čemuž jej lze snadno přepravit tam, kde je potřeba.
Výkon, tvar a šířku laserového svazku lze měnit i během provozu laseru.
Laser má integrované chlazení, není tedy potřeba žádné další chladicí zařízení.
Parametry
| Napájení | 230/110 V (50/60 Hz) |
| Průměrný výkon | 500 W |
| Příkon | 3800 W |
| Životnost diod | přes 100,000 hodin |
| Délka optického vlákna | 10 m (až 100m pro speciální aplikace) |
| Rozměry | 140 × 64 × 112 cm |
| Hmotnost | 240 kg |
| Hmotnost procesní hlavy | 2,5 kg |
| Špičkový výkon | 230 000 W |
| Napájecí konektor | CEE 16 A 5P 400 V |
| Provozní teplota | 15–30 °C |
| Chlazení | vodou |
| Laserová ochranná třída | 4 |
| Vlnová délka | 1064 nm |

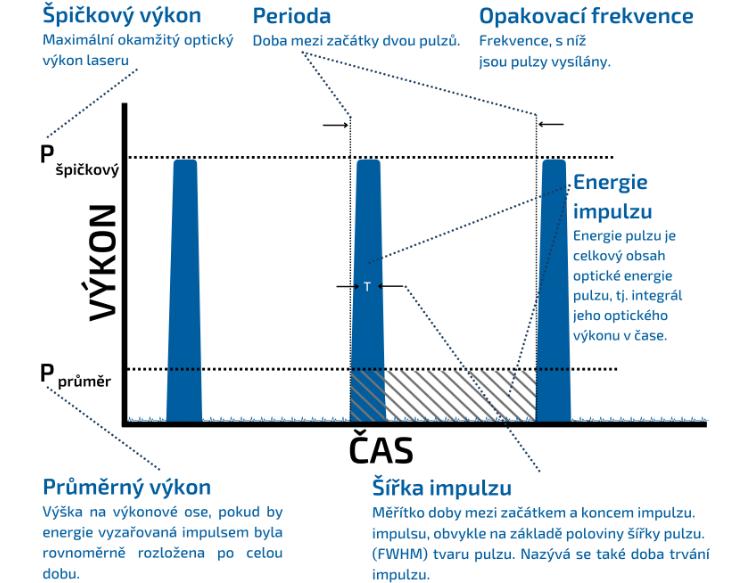

| Režim emise | pulsní, ns |
| Délka pulzu | 60, 100, 250, 500 ns |
| Energie pulzu | 14, 18, 36, 50 mJ |
| Skenování svazku | 1D, 2D |
| Rozsah pracovní vzdálenosti (fokus) | 250–500 mm |
Konstrukční a systémové řešení
Celý systém je integrován do robustního svařeného mobilního rámu, vybaveného průmyslovými koly pro snadnou manipulaci a certifikovanými body pro zdvihání pomocí jeřábu nebo vysokozdvižného vozíku.

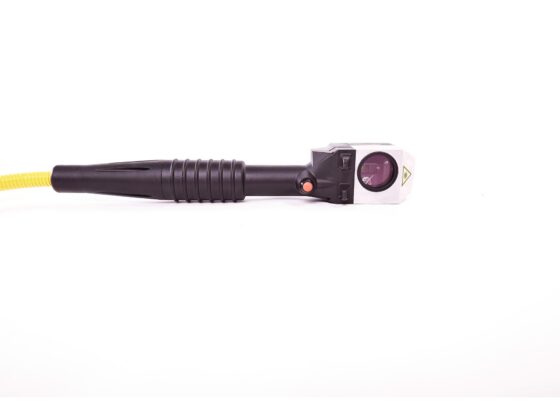

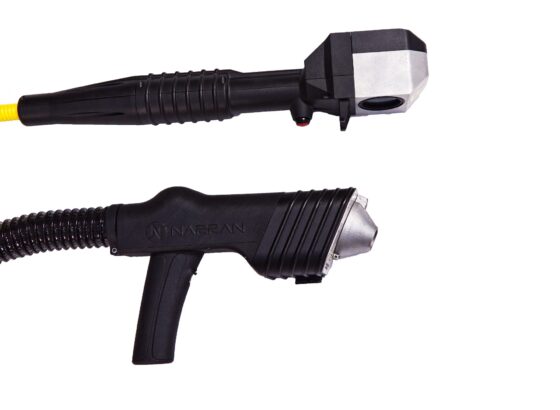

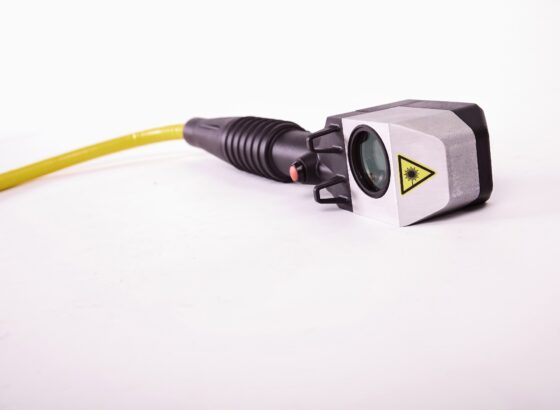

Standardní výbavou je flexibilní optické vlákno (10 m standardně, až 100 m na vyžádání), zakončené aktivně chlazenou procesní hlavou o hmotnosti 2,5 kg, která je vhodná jak pro ruční použití, tak pro automatizované linky.
Laserová jednotka je napájena ze standardní jednofázové sítě (230 V, 50/60 Hz, 16 A), což zajišťuje bezproblémové použití v provozu i v terénu.
Chlazení celého systému včetně hlavy je zajištěno integrovaným uzavřeným vodním okruhem s funkcí ohřevu i chlazení, čímž je zajištěna konstantní provozní teplota a maximální životnost komponent.

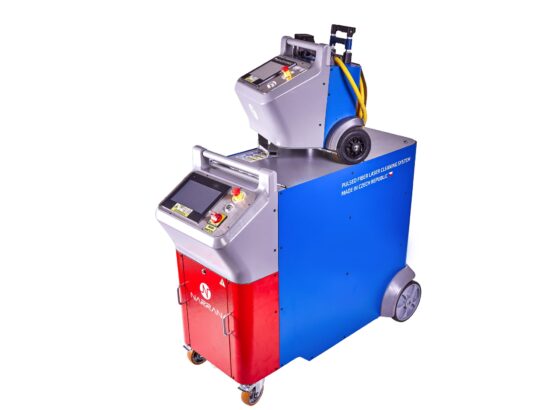

Vizualizace systému ROD 500
Řídicí systém a softwarové vybavení
ROD 500 je vybaven průmyslovým PLC Siemens a intuitivním dotykovým HMI rozhraním pro nastavení výkonu, frekvence, skenovacích vzorů i zaostření. Software umožňuje:
- ukládání pracovních profilů a opětovné vyvolávání receptur,
- uživatelské zabezpečení přístupů,
- plnou podporu OPC UA, Profinet, vzdáleného přístupu a logování,
- automatické zaostřování a přizpůsobení tvaru svazku během provozu,
- komunikaci se systémy robotů a výrobních linek (KUKA, ABB, UR, Stäubli).
Filtrace a odsávání zplodin
Pro zajištění bezpečného a čistého provozu je každý systém Narran vybaven výkonnou filtrační jednotkou, která účinně zachycuje prachové částice a mikroskopické zplodiny vznikající při laserovém čištění.

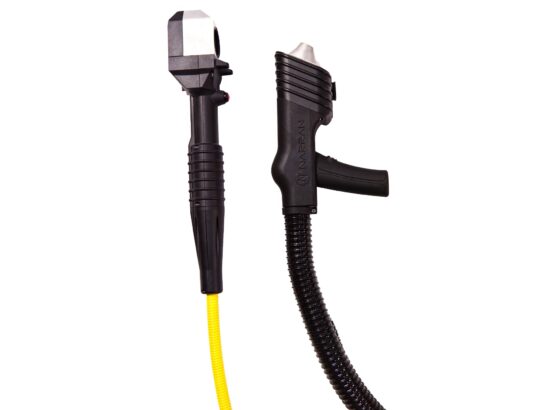

Odsávací hadici lze přímo připojit k procesní hlavě, což umožňuje odsávání zplodin přímo v místě jejich vzniku. Tím se minimalizuje šíření nečistot do okolí a zvyšuje se bezpečnost pracoviště.
Filtrační jednotka využívá vícestupňový systém čištění vzduchu zahrnující předfiltry, HEPA filtry a aktivní uhlí, čímž je zajištěna maximální účinnost a shoda s průmyslovými normami kvality ovzduší.
Výkon odsávání je plynule nastavitelný, což umožňuje snadné přizpůsobení konkrétnímu procesu čištění a typu odstraňovaného materiálu.
Závěsné háky pro manipulaci jeřábem
Odsávací a filtrační systém ROD
Mobilita a snadná manipulace
Systémy řady ROD jsou navrženy tak, aby je bylo možné rychle a bezpečně přesouvat
mezi jednotlivými pracovišti, a to i v rámci složitých provozů.
-
Integrované certifikované závěsné háky umožňují manipulaci pomocí jeřábu nebo
vysokozdvižného vozíku – ideální pro práci ve výškách nebo na obtížně přístupných místech. -
Kompaktní konstrukce a odolný mobilní rám s průmyslovými koly zajišťují snadnou
manipulaci v hale i v terénu. -
Snadná přeprava – rozměry zařízení jsou optimalizovány pro rychlé naložení do
běžné dodávky bez nutnosti speciální techniky. -
Stabilita a bezpečnost při manipulaci jsou zajištěny robustní konstrukcí a
vyváženým rozložením hmotnosti.
Díky těmto vlastnostem lze systém snadno nasadit ve výrobních halách,
na venkovních stavbách i při servisních aplikacích.
